วิธีออกแบบระบบหมุนเวียนก๊าซสำหรับซีลเชิงกลแบบก๊าซแห้ง?

ในฐานะซัพพลายเออร์ของซีลเครื่องกลแบบแก๊สแห้ง ฉันได้เห็นโดยตรงถึงความสำคัญของระบบหมุนเวียนก๊าซที่ออกแบบมาอย่างดี ระบบหมุนเวียนก๊าซที่ดีไม่เพียงแต่เพิ่มประสิทธิภาพของซีลเชิงกลที่ใช้แก๊สแห้งเท่านั้น แต่ยังช่วยยืดอายุการใช้งานอีกด้วย ในบล็อกนี้ ผมจะแบ่งปันเคล็ดลับในการออกแบบระบบหมุนเวียนก๊าซสำหรับซีลเชิงกลแบบแก๊สแห้ง

การทำความเข้าใจพื้นฐาน

ก่อนอื่น เรามาดูรายละเอียดพื้นฐานกันก่อน แมคคานิคอลซีลแก๊สแห้งใช้เพื่อป้องกันการรั่วไหลของแก๊สจากเพลาหมุน มันทำงานโดยการสร้างรอยต่อระหว่างพื้นผิวเรียบสองพื้นผิว โดยปกติแล้วจะเป็นวงแหวนที่อยู่นิ่งและวงแหวนหมุน ระบบหมุนเวียนก๊าซมีบทบาทสำคัญในที่นี่ ช่วยขจัดความร้อนที่เกิดขึ้นระหว่างกระบวนการซีล ป้องกันการสะสมของสารปนเปื้อน และรักษาแรงดันรอบๆ ซีลให้คงที่

การประเมินสภาพการทำงาน

ขั้นตอนแรกในการออกแบบระบบหมุนเวียนก๊าซคือการประเมินสภาพการทำงาน คุณจำเป็นต้องรู้สิ่งต่างๆ เช่น ประเภทของก๊าซที่ถูกปิดผนึก ความดันและอุณหภูมิของระบบ และความเร็วของเพลาที่กำลังหมุน ตัวอย่างเช่น หากคุณกำลังเผชิญกับระบบแรงดันสูง คุณจะต้องมีระบบหมุนเวียนที่แข็งแกร่งกว่านี้เพื่อรองรับแรงดัน

สมมติว่าคุณกำลังปิดผนึกก๊าซที่มีฤทธิ์กัดกร่อน ในกรณีนี้ คุณจะต้องใช้วัสดุที่ทนต่อการกัดกร่อนในระบบหมุนเวียนของคุณ คุณอาจต้องออกแบบระบบในลักษณะที่ช่วยให้ทำความสะอาดได้ง่ายเพื่อป้องกันการสะสมของผลพลอยได้ที่มีฤทธิ์กัดกร่อน

การเลือกส่วนประกอบที่เหมาะสม

เมื่อคุณประเมินสภาพการทำงานแล้ว ก็ถึงเวลาเลือกส่วนประกอบที่เหมาะสมสำหรับระบบหมุนเวียนก๊าซของคุณ มีองค์ประกอบสำคัญหลายประการที่คุณต้องการ:

หน่วยจ่ายก๊าซ

หน่วยจ่ายก๊าซมีหน้าที่จ่ายก๊าซให้กับซีล ควรจะสามารถรักษาแรงดันและอัตราการไหลให้คงที่ได้ คุณสามารถเลือกหน่วยจ่ายก๊าซประเภทต่างๆ ได้ เช่น คอมเพรสเซอร์หรือกระบอกสูบ ขึ้นอยู่กับความต้องการเฉพาะของคุณ

ตัวกรอง

ตัวกรองถือเป็นสิ่งสำคัญในการกำจัดสิ่งปนเปื้อนออกจากแก๊ส ช่วยปกป้องซีลจากความเสียหายและรับประกันการทำงานที่เหมาะสม คุณสามารถใช้ตัวกรองประเภทต่างๆ ได้ เช่น ตัวกรองอนุภาคหรือตัวกรองรวมตัว ขึ้นอยู่กับลักษณะของสารปนเปื้อน

หน่วยงานกำกับดูแล

หน่วยงานกำกับดูแลใช้ในการควบคุมความดันของก๊าซ พวกเขาตรวจสอบให้แน่ใจว่าแรงดันรอบซีลอยู่ภายในช่วงที่ยอมรับได้ คุณต้องเลือกหน่วยงานกำกับดูแลที่แม่นยำและเชื่อถือได้

ท่อและอุปกรณ์

ท่อและข้อต่อใช้สำหรับเชื่อมต่อส่วนประกอบทั้งหมดของระบบหมุนเวียนแก๊ส คุณต้องเลือกวัสดุที่เข้ากันได้กับแก๊สและสามารถทนต่อสภาวะการทำงานได้ ตัวอย่างเช่น หากคุณกำลังเผชิญกับก๊าซอุณหภูมิสูง คุณจะต้องใช้ท่อทนความร้อน

การออกแบบเค้าโครง

เค้าโครงของระบบหมุนเวียนก๊าซก็มีความสำคัญเช่นกัน คุณต้องออกแบบในลักษณะที่จะลดแรงดันตกให้เหลือน้อยที่สุดและรับประกันการไหลของก๊าซอย่างมีประสิทธิภาพ คำแนะนำบางประการมีดังนี้:

เก็บท่อให้สั้น

ท่อที่ยาวขึ้นอาจทำให้แรงดันตกมากขึ้น ดังนั้นพยายามรักษาท่อให้สั้นที่สุด นอกจากนี้ยังจะช่วยลดปริมาณก๊าซที่สูญเสียไปในระบบอีกด้วย

หลีกเลี่ยงการโค้งงออย่างมีคม

การโค้งงออย่างแหลมคมในท่ออาจขัดขวางการไหลของก๊าซและทำให้แรงดันลดลง ใช้โค้งเรียบแทน

ให้การสนับสนุนที่เพียงพอ

ท่อและส่วนประกอบต้องได้รับการรองรับอย่างเหมาะสมเพื่อป้องกันการสั่นสะเทือนและความเสียหาย คุณสามารถใช้วงเล็บและที่หนีบเพื่อให้การสนับสนุนได้

คำนึงถึงความปลอดภัย

ความปลอดภัยเป็นสิ่งสำคัญที่สุดเสมอเมื่อออกแบบระบบหมุนเวียนแก๊ส คุณต้องแน่ใจว่าระบบป้องกันการรั่วซึม และไม่มีอันตรายที่อาจเกิดขึ้น ต่อไปนี้เป็นมาตรการด้านความปลอดภัยบางประการที่คุณสามารถทำได้:

ติดตั้งเครื่องตรวจจับการรั่วไหล

เครื่องตรวจจับการรั่วไหลสามารถช่วยคุณตรวจจับการรั่วไหลของก๊าซในระบบได้ สามารถตั้งค่าให้ส่งสัญญาณเตือนหากตรวจพบการรั่วไหล ช่วยให้คุณดำเนินการได้ทันที

ใช้วาล์วระบายแรงดัน

วาล์วระบายแรงดันใช้เพื่อป้องกันแรงดันเกินของระบบ โดยจะเปิดโดยอัตโนมัติเมื่อความดันเกินขีดจำกัด โดยจะปล่อยก๊าซส่วนเกินออกมา

จัดให้มีการระบายอากาศ

การระบายอากาศที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อป้องกันการสะสมของก๊าซในบริเวณนั้น คุณสามารถติดตั้งพัดลมระบายอากาศหรือท่อระบายอากาศเพื่อให้แน่ใจว่าก๊าซจะถูกกำจัดออกอย่างปลอดภัย

บูรณาการกับเทคโนโลยีการปิดผนึกอื่น ๆ

ในบางกรณี คุณอาจต้องการรวมระบบหมุนเวียนแก๊สเข้ากับเทคโนโลยีการซีลอื่นๆ ตัวอย่างเช่น คุณสามารถรวมซีลเชิงกลแบบแก๊สแห้งเข้ากับ aชุดซีลเพลา. ชุดซีลเพลาสามารถให้การป้องกันการรั่วซึมเพิ่มเติมอีกชั้นหนึ่ง

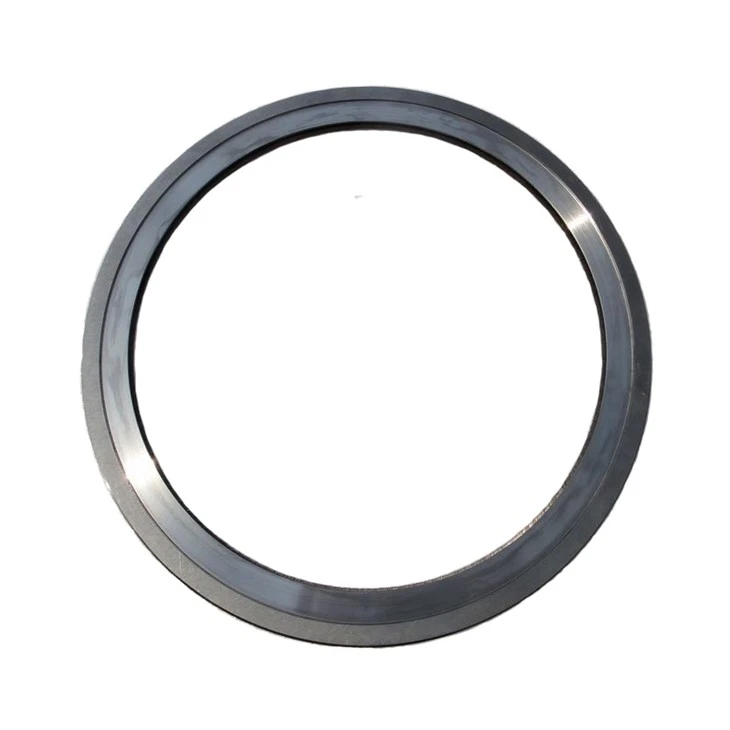

อีกทางเลือกหนึ่งคือการใช้ซีลแปรงแบบยืดหยุ่น. ซีลแปรงที่ยืดหยุ่นสามารถปรับให้เข้ากับการเคลื่อนที่ของเพลาและให้ประสิทธิภาพการซีลที่ดีขึ้น

คุณยังสามารถพิจารณาใช้ aผนึกเขาวงกตลอยน้ำ. ซีลเขาวงกตแบบลอยตัวสามารถช่วยลดการรั่วไหลของก๊าซได้โดยการสร้างเส้นทางที่คดเคี้ยวเพื่อให้ก๊าซไหลผ่าน

การทดสอบและการตรวจสอบความถูกต้อง

เมื่อคุณออกแบบระบบหมุนเวียนแก๊สแล้ว สิ่งสำคัญคือต้องทดสอบและตรวจสอบความถูกต้อง คุณสามารถดำเนินการทดสอบเพื่อตรวจสอบความดัน อัตราการไหล และอุณหภูมิของก๊าซได้ คุณสามารถตรวจสอบการรั่วไหลหรือปัญหาอื่นๆ ได้ด้วย

การทดสอบสามารถทำได้ในห้องปฏิบัติการหรือในสภาพแวดล้อมจริง หากคุณกำลังทดสอบในสภาพแวดล้อมจริง ตรวจสอบให้แน่ใจว่าได้ตรวจสอบระบบอย่างใกล้ชิดเพื่อให้แน่ใจว่าระบบทำงานได้อย่างถูกต้อง

บทสรุป

การออกแบบระบบหมุนเวียนก๊าซสำหรับซีลเชิงกลแบบแก๊สแห้งเป็นกระบวนการที่ซับซ้อน แต่จำเป็นต่อประสิทธิภาพและอายุการใช้งานของซีล คุณสามารถสร้างระบบหมุนเวียนก๊าซที่เชื่อถือได้และมีประสิทธิภาพได้โดยการประเมินสภาพการทำงาน การเลือกส่วนประกอบที่เหมาะสม การออกแบบเค้าโครง คำนึงถึงความปลอดภัย บูรณาการกับเทคโนโลยีการปิดผนึกอื่นๆ และการทดสอบและตรวจสอบความถูกต้องของระบบ

หากคุณอยู่ในตลาดสำหรับซีลเชิงกลที่ใช้แก๊สแห้งหรือต้องการความช่วยเหลือในการออกแบบระบบหมุนเวียนแก๊ส อย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยคุณค้นหาโซลูชันที่ดีที่สุดสำหรับความต้องการเฉพาะของคุณ มาเริ่มการสนทนาและดูว่าเราจะทำงานร่วมกันเพื่อปรับปรุงระบบการซีลของคุณได้อย่างไร

อ้างอิง

• "คู่มือซีลเครื่องกล" โดย John Adamson
• "เทคโนโลยีการปิดผนึกสำหรับอุปกรณ์หมุน" โดย David A. Collins
• เอกสารไวท์เปเปอร์อุตสาหกรรมต่างๆ เกี่ยวกับแมคคานิคอลซีลแก๊สแห้งและระบบหมุนเวียนแก๊ส
